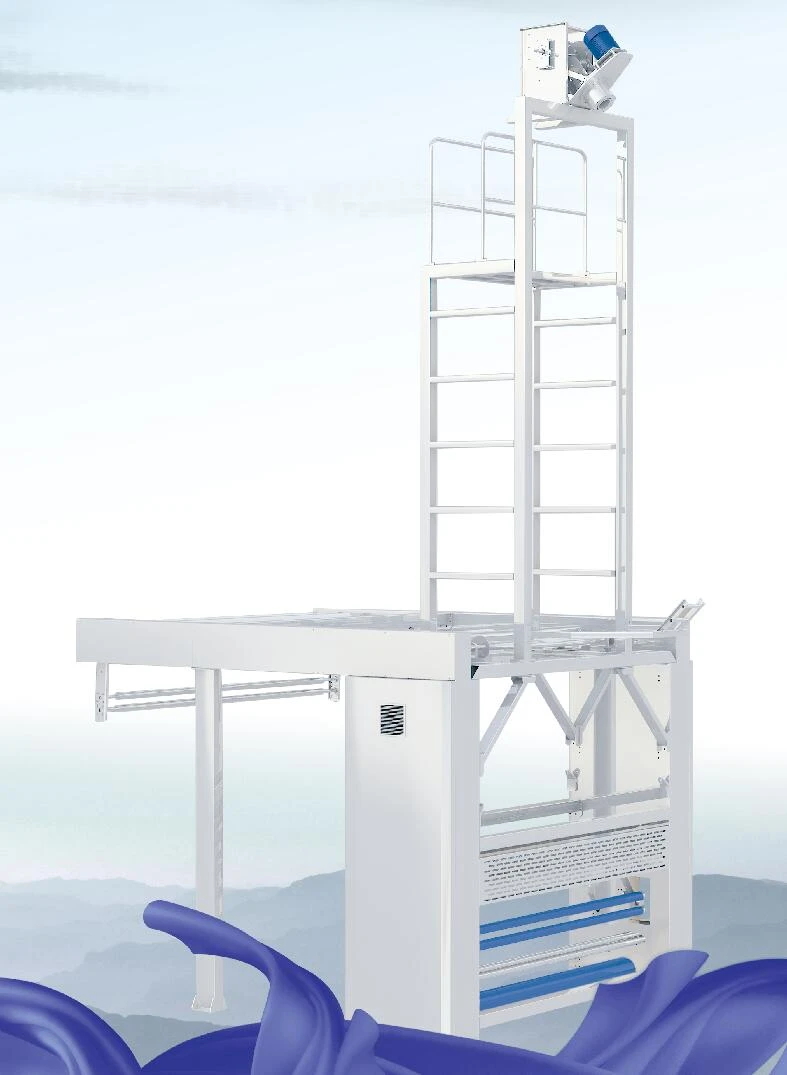

Touwopenermachine met knijper

1.Stroomschema:

Touwbelasting → Ongedraaid en open breedte → → Plat lossen

2.Technische gegevens:

Rolbreedte: 2600 mm;

Machinesnelheid: 100 m/min;

Laden en lossen: touwladen, plat lossen;

Untwist: automatisch, kan ook handmatig;

Uitlijningsapparaat: foto-elektrisch centrum met twee rollen, aandrijf de vorm van elektrisch, pneumatisch;

Totaal vermogen: 10 kW;

Luchtdruk:0.4Mpa.

3.De hoofdstructuur en kenmerken van de machine:

1) Onttwisteenheid en draaisensor

(1), de ontdraaiingseenheid met draaibare en gestabiliseerde rol met grote diameter wordt ondersteund door het lager en wordt gesleept door een duurzame remmotor.

(2),De achteruitrijsensor is voorzien van een overdrachtsrol en een contactloze naderingssensor, die wordt geactiveerd door een rotatiesignaal.

(3), met ondersteuning voor het aanpassen van de helling

(4), Naast in de handel gekochte onderdelen en buitenafdekking om de oppervlaktemotor te beschermen, is de ontdraai-eenheid volledig gemaakt van roestvrij staal.

(5), De elektronische besturingseenheid van de machine zorgt voor automatische werking volgens de lineaire snelheidsproportionele aanpassing.

(6), Bedrijfs- en bedrijfsstatusweergave (elke sensor heeft een ingebouwde LED om de juiste bedrijfsstatus weer te geven).

(7), Handmatige bediening is mogelijk

(8), De hele machine is ontworpen en vervaardigd volgens de veiligheid, stabiliteit en afstembaarheid van de stroom.

2),Motoraangedreven klopper

Het apparaat is gemakkelijk om de natte stof te openen. Inclusief een RVS cilinderframe en een motor. En biedt een beugel om het systeem vast te zetten.

Swingend apparaat

(1), Het apparaat wordt gebruikt om de stof op een stoffen kar te vouwen. Inclusief de aan beide zijden vervaardigde steunplaat van roestvrij staal, het mechanische aandrijf- en transportgedeelte, het elektrische stuurcircuit, de schakelkast en de valrol.

(2), de stof wordt aangedreven door twee aandrijfrollen, aangedreven door de motor met instelbare snelheidsreductie, het is een continue snelheidsregeling via de potentiometer van 0 ~ 100 m / min.

3), Twee rollenknijper

Frame gemaakt van staalplaat met een dikte van 40 mm; actieve rollen geheel van rubber, diameter 360 mm, neemt cilinder aan als kracht om te knijpen, voorkomt efficiënt waterspatten; er is een plaatbestendig waterspatten- en afvoersysteem.
